首顆“3D封裝”芯片誕生,突破7nm極限,集成600億根晶體管

首顆“3D封裝”芯片誕生,突破7nm極限,集成600億根晶體管

首顆“3D封裝”芯片誕生,突破7nm極限,集成600億根晶體管

詳情

    臺積電,三星持續攻克高端芯片制程,從5nm到4nm,再往下發展的3nm也在今年實現量產,然后到2025年量產2nm,甚至三星已經規劃了2027年造出1.4nm芯片??呻S著芯片制程的不斷發展,越往下越難突破。

    如果使用先進封裝,或帶來更多的性能提升。業內對先進封裝芯片有怎樣的探索呢?先進封裝能延續摩爾定律嗎?




先進封裝芯片的探索

    芯片遍布生活中的各個角落,在一些領域?qū)π酒闹瞥淌怯泻艽笠蟮?。比如智能手機產品,市面上的高端旗艦手機幾乎都搭載5nm,4nm制程的處理器。

    指甲蓋大小的芯片就能集成上百億根晶體管,在有限的手機主板面積中發揮強勁的性能表現。由于手機主板面積非常寶貴,所以要想提升芯片的性能,在同樣的芯片尺寸范圍內,只能提高芯片制程工藝,增大晶體管密度,讓芯片容納更多的晶體管。





    只是未來的芯片制程會越來越難突破,而且成本也會增加。那么有沒有既能節約成本,又能確保芯片性能提升的方式呢?

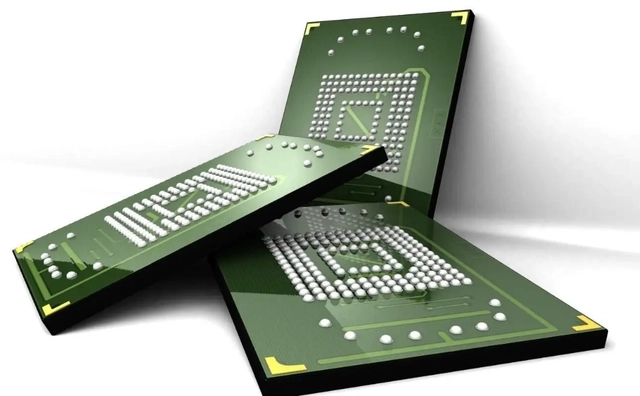

    或許先進封裝是一個方向。用先進的封裝技術來改變芯片搭載,布控方式。行業內探索的“芯?!薄靶酒询B”等技術其實都是先進封裝的一種。而根據形式類別的不同,會分為平面的2D和立體的3D封裝技術。

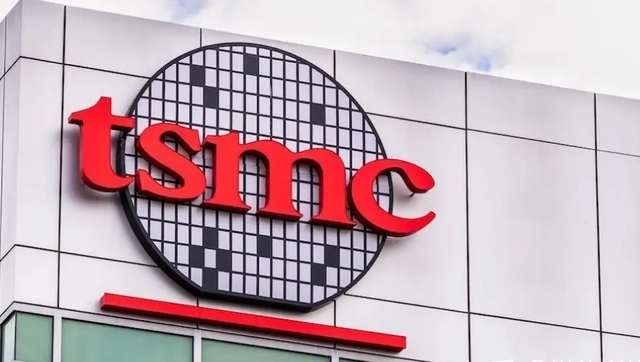

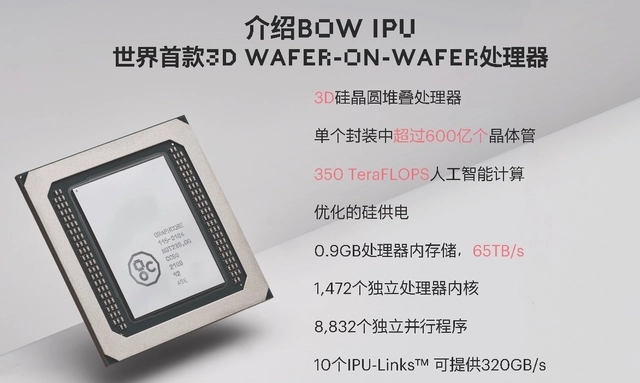

    臺積電已經在大力探索先進封裝,并幫助客戶成功造出全球首顆3D封裝芯片。大致來看,臺積電是幫助名為Graphcore的廠商生產出IPU芯片,芯片的名稱為“Bow”。

    Bow單個封裝芯片中集成了600億根晶體管,而且采用的是7nm工藝制程。如果是傳統的單顆芯片,7nm能集成幾十億根晶體管已經很不容易了,可以說是突破7nm極限了。




    就算是5nm制程,市面上主流的芯片也僅僅集成一百多億根晶體管。能做到600億根晶體管的密度,完全得益于先進封裝技術的支持。

    那么這是怎樣的芯片封裝技術呢?其實使用的是臺積電SoIC-WoW技術,通過將兩顆裸片上下疊加,上面的裸片負責供電和節能,下面的裸片保障運算和處理。在兩顆裸片的3D封裝效果下,性能疊加,算力和吞吐量都有所提升。

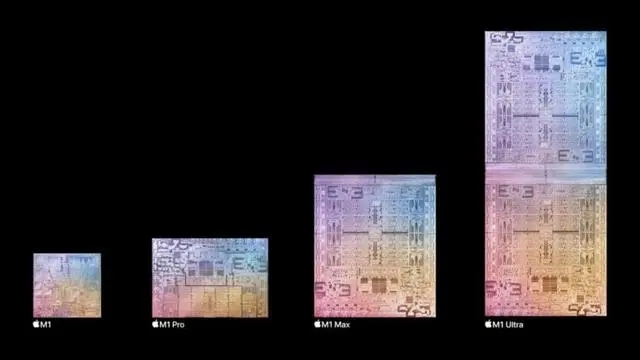

    其實這只是臺積電先進封裝技術的其中一項探索,還有為蘋果公司生產的M1 Ultra采用的是InFO-LSI 封裝。




    從芯片布局來看,是屬于2D封裝技術,兩顆芯片被左右連接在一起,而非上下疊加。但帶來的提升效果也是很明顯的,M1 Ultra的晶體管數量高達1140億根。

    臺積電不僅僅掌握全球領先的芯片制程工藝,而且在先進封裝產業上也進行了很深入的探索,成為先進封裝行業的巨頭。SoIC-WoW,InFO-LSI等封裝技術的運用充分說明這條道路的可行性,只要臺積電堅持發展下去,和行業伙伴們一起共研共創,想必能開創新的先進封裝產業格局。




先進封裝能延續摩爾定律嗎?

    在傳統的芯片制造路徑中,是通過頂級的EUV光刻機,配合芯片制造商頂級的制程技術,造出高端制程芯片。

    只是不難發現,芯片制程工藝的突破速度已經放緩了。臺積電在過去幾年可以做到一年推出一代工藝,但是在2023年,臺積電說好的3nm遲遲沒有量產。三星已經量產出3nm,臺積電卻始終沒有動靜。




    還有消息稱臺積電是因?yàn)槌杀具^高,舍棄了初代3nm的工藝。不管情況到底如何,臺積電今年能否量產出3nm,都釋放出一個信號,那就是臺積電已經在放慢芯片制程突破的腳步了。

    即便今年量產出3nm,也需要兩三年以后才能量產2nm,中間用數代3nm工藝升級版來填補制程空白。

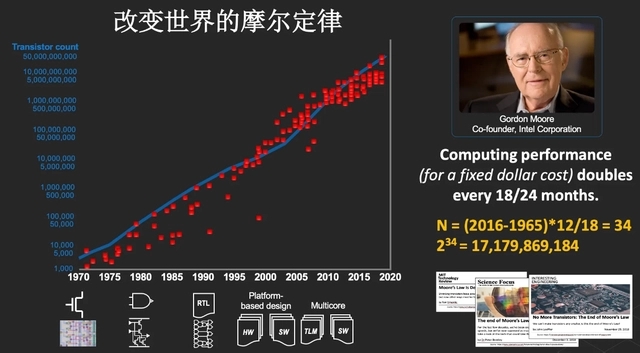

    這樣的表現和摩爾定律的核心觀點是不符的,摩爾定律指出,集成電路可容納的晶體管每隔兩年會翻倍。簡單來說就是芯片制程可以持續突破,沒有盡頭。




    業內傳出不少摩爾定律終結的消息,那么先進封裝能延續摩爾定律嗎?從理論上來看 ,其實是有可能的。

    因?yàn)楹隙橐坏男酒菜阕饕粋€(gè)整合,兩顆被疊加組合使用的芯片有更大的芯片上限。甚至在智能汽車,顯示器等大型終端設備中,可以容納面積更大的芯片產品,不需要像智能手機終端一樣,將芯片面積局限在有限的大小。




總結

先進封裝正在成為臺積電,三星等行業巨頭積極探索的方向,用先進封裝技術造出各類芯片,滿足多樣化的市場需求。當然,先進封裝技術下如何解決芯片功耗,散熱問題也需要下功夫,就看巨頭們的表現了。



?
