從沙子到芯片,智能汽車的“大腦”將決定車企的未來
從沙子到芯片,智能汽車的“大腦”將決定車企的未來
芯片一直都是汽車的重要組成部分,從傳統汽車到智能汽車,芯片扮演著越來越重要的角色?!叭毙尽钡膯栴}已經慢慢得到緩解,但“缺中國芯”的問題還一直存在。今天先從芯片是怎么做的開始說起,再聊聊汽車芯片的分類和應用,最后再說一下我對國產芯片的期待和擔心。
Part 1怎么用沙子做芯片
芯片是怎么來的,是用沙子做成的嗎?其實沙子是打造芯片的地基——硅晶圓的基礎。
而「硅晶圓」最初的模樣我們都見過:我們所熟悉的沙子。普通沙子在高溫作用下轉化成純度約99.9%的硅。
●硅熔煉:經過熔化,從中拉出鉛筆狀的硅晶柱
●硅錠:再用鉆石刀將硅晶柱切成圓片
●切割:最后拋光,便形成硅晶圓,芯片的地基——晶圓完成
硅晶圓的直徑常見的有:8英寸( 200mm)12英寸(300mm)
直徑越大,單個芯片成本越低,但加工難度越大。
晶圓做好之后,需要進行:光刻、摻雜、切割、封裝,才能變成最終的成品。
其中最難的步驟是光刻。
●光刻:硅片上涂光刻膠
紫外線透過掩膜照射光刻膠,掩膜上印著預先設計好的電路圖案;光刻過程中曝光在紫外線下的光刻膠被溶解掉,清除后留下的圖案和掩膜上的一致。
用化學物質溶解掉暴露出來的晶圓部分,剩下的光刻膠保護著不應該蝕刻的部分。蝕刻完成后,清除全部光刻膠,露出一個個凹槽。
●摻雜:摻雜是通過離子注入,賦予硅晶體管的特性。
先把硼或磷注入到硅結構中
接著填充銅,以便和其他晶體管互連
然后可以在上面再涂一層膠,再做一層結構。一般一個芯片包含幾十層結構就像密集交織的高速公路。
●封裝測試
芯片做好后,用精細的切割器將芯片從晶圓上切下來,焊接基片上,裝殼密封。經過測試后就可以包裝銷售了。
Part 2汽車芯片用在哪里?

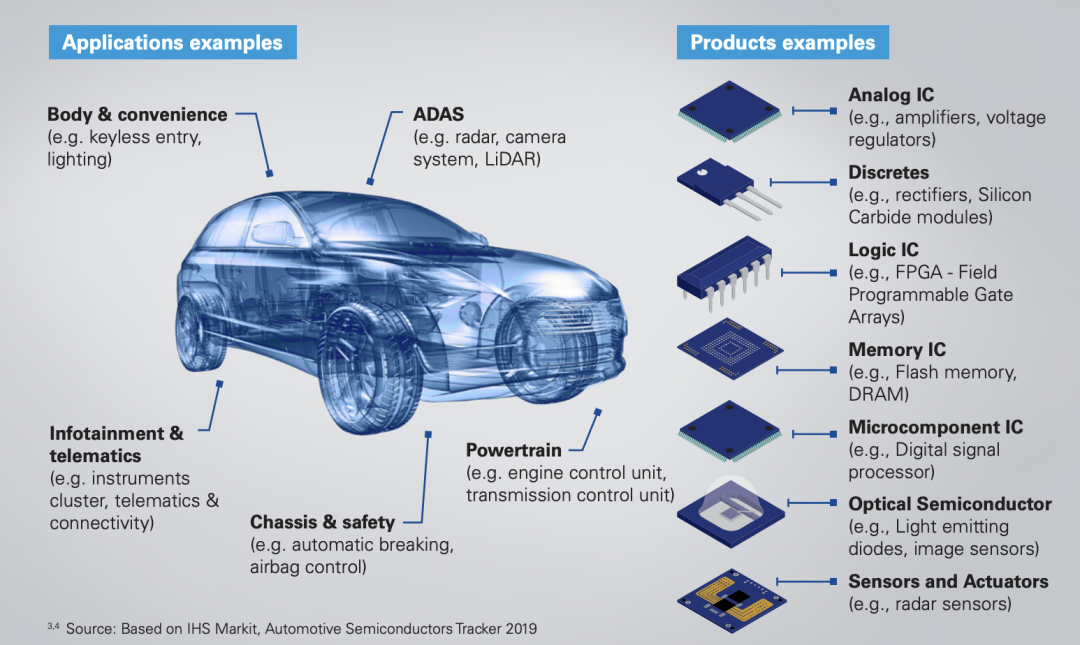

芯片一直都是汽車的重要組成部分。傳統汽車中,主要會用到分立器件、模擬芯片、邏輯芯片等等,構成傳統的電子控制器ECU來實現對車輛的控制。
新能源汽車會使用功率芯片,是電驅動系統的“心臟”,包括線控制動和轉向控制等都離不開功率芯片。
而智能汽車在這個基礎上,還需要用到的高算力芯片的異構芯片,包含GPU、CPU(Graphics Processing Unit,主要負責的任務是加速圖形處理速度)、NPU等等,這些構成了汽車的高算力SOC芯片,也是智能汽車的“大腦”。
智能汽車還需要大容量的存儲芯片,它是智能汽車的“記憶“。隨著云和邊緣計算在智能汽車 領域越來越重要,對存儲器的需求與日俱增。

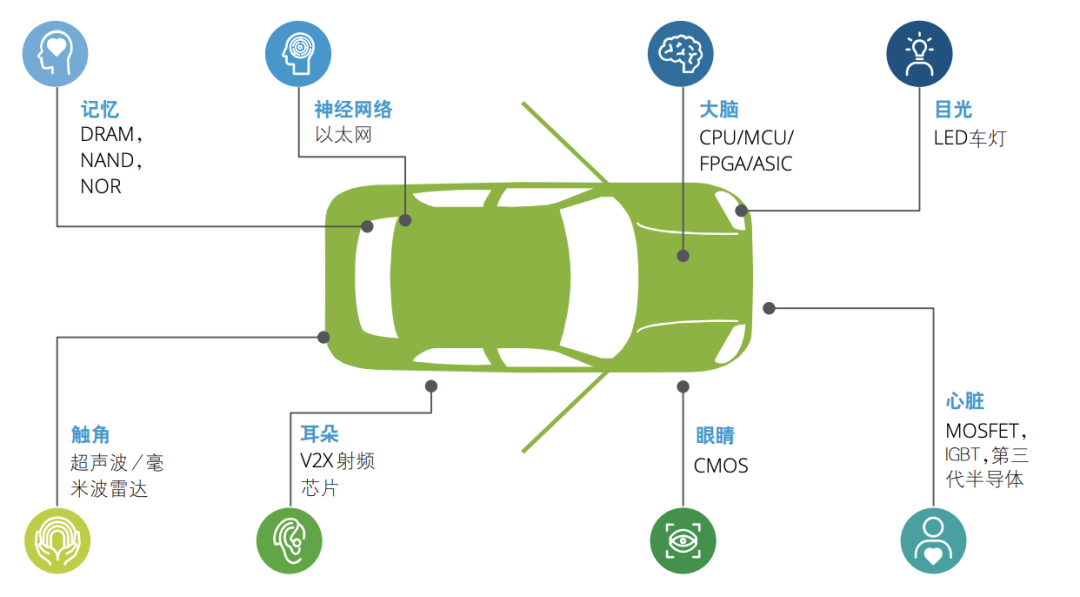

另外,智能汽車里還有感知芯片和通信芯片。
● 感知芯片,比如攝像頭CIS是智能汽車的“眼睛”。激光雷達、毫米波雷達也需要數量眾多的射頻和光電芯片,來提供給智能汽車足夠強的感知能力。
● 通信芯片分為兩類,一類是車內的高速互聯芯片,一類是車輛和外界通信的芯片,主要作用是把智能汽車里面的數據進行高速傳輸。

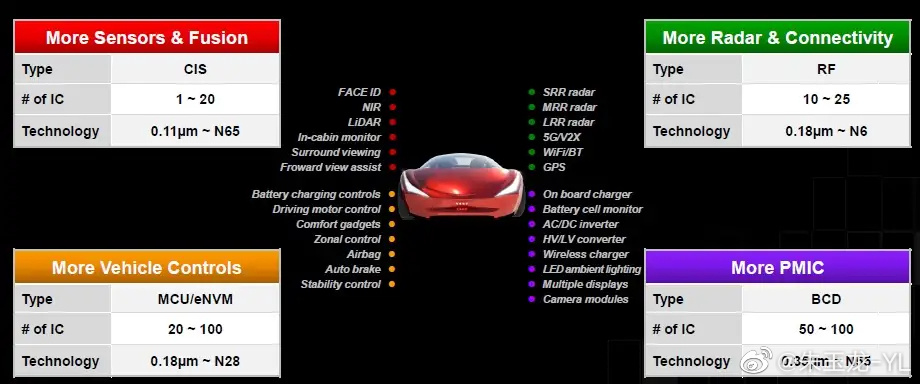

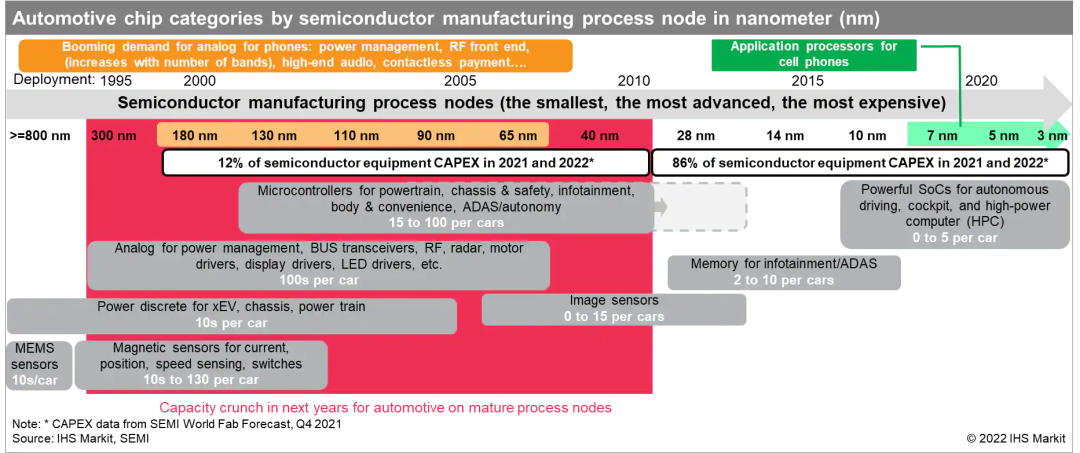

因此我們看到傳統汽車在通往電氣化和智能化的過程中,需要的芯片越來越多,芯片的制程要求也越來越高。
(28nm以上的 16 14nm以下)
Part 3芯片?發展天花板對智能汽車的影響
在最新的出口管制新規,中國在先進計算芯片和制造先進半導體的能力受到了約束,具體涉及范疇:
◎16nm或14nm以下制程的非平面晶體管結構a(FinFET或GAAFET)的邏輯芯片;
◎半間距不超過18nm的DRAM存儲芯片;
◎128層或更多層的NAND閃存芯片。

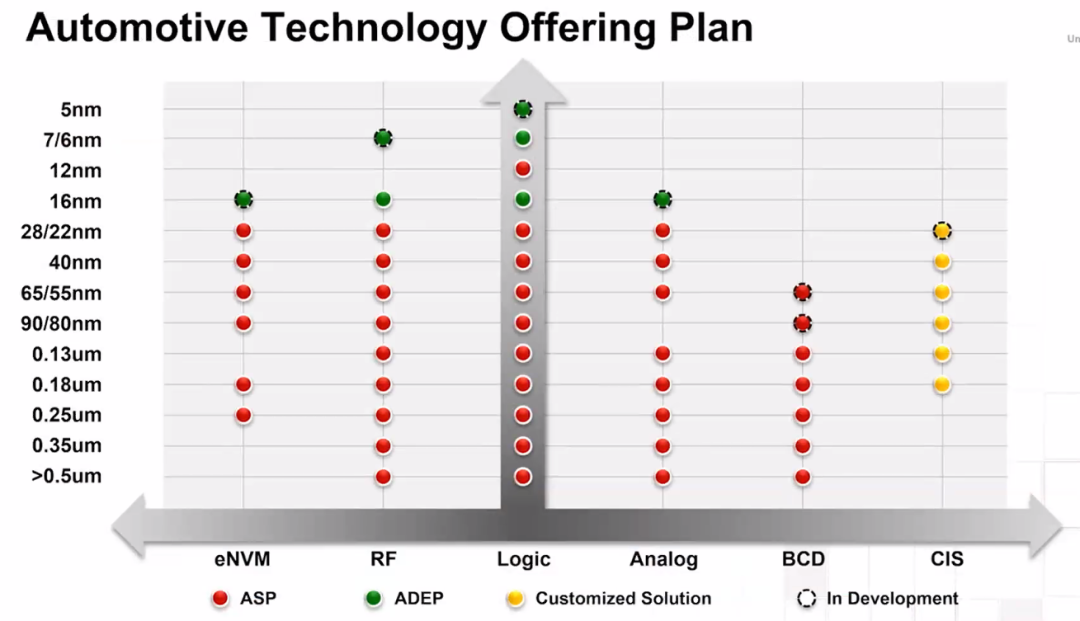

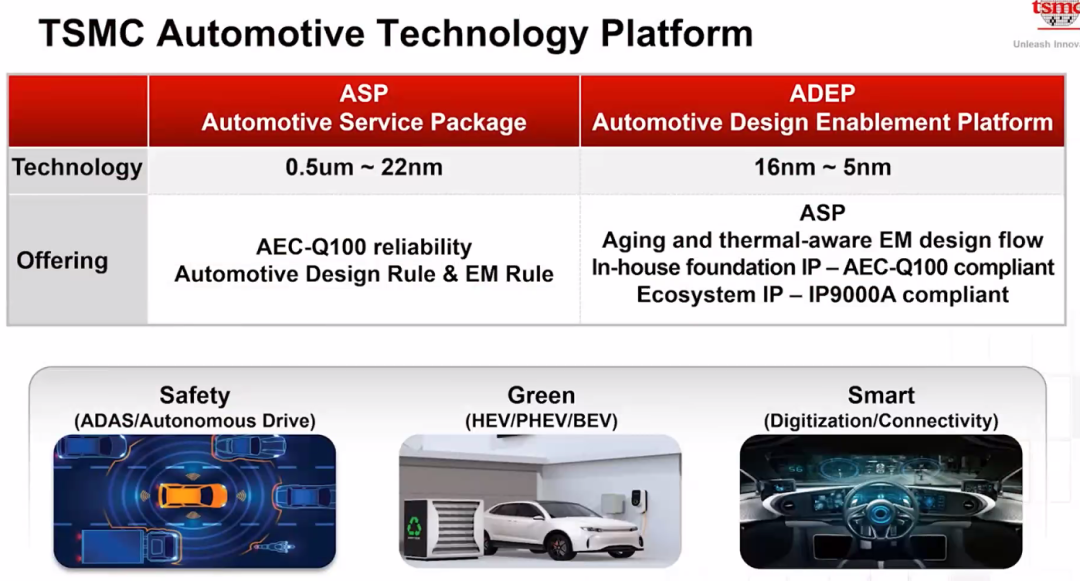

根據臺積電在2021年的工藝來看,受到限制的主要包括RF、Logic、先進的Analog和eNWM芯片,這對于中國汽車產業走向智能化,無疑蒙上了一層陰影。汽車行業只是一個終端應用行業,對于高制程芯片的需求在未來5年左右能夠體現出來,因此智能汽車要發展,這有賴于中國半導體行業的突破。
小結:目前我們需要持續觀察這個管制對于中國半導體行業的影響,汽車行業能做的是扶持傳統工藝下的汽車芯片國產替代,5年以后會不會在在智能汽車上形成代差,這是我比較擔心的。
